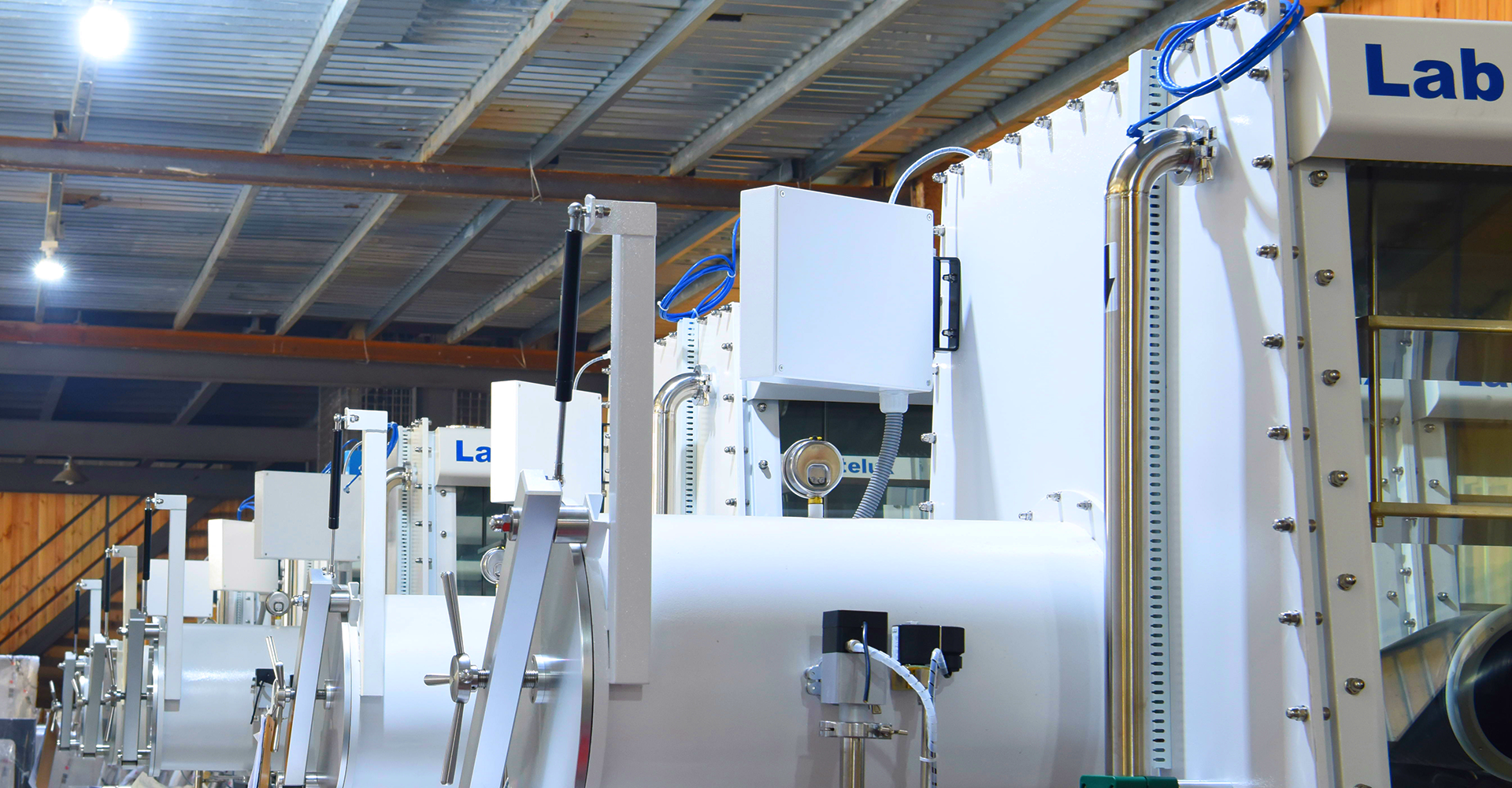

1.半导体材料实验
晶体生长阶段
在化学气相沉积(CVD)制备半导体薄膜材料时,如硅(Si)、砷化镓(GaAs)等材料,要求氧气含量必须控制在极低水平,通常要低于 0.1ppm(百万分之一)。这是因为氧气杂质会在半导体晶体中形成深能级缺陷,严重影响半导体的电学性能,如载流子迁移率、少数载流子寿命等。
水分含量同样需要严格控制,理想状态下应达到 ppm 级别以下,例如露点温度低于 - 70℃。水分在高温的晶体生长环境下可能会与反应前驱体发生化学反应,生成氧化物杂质,影响晶体的纯度和结构完整性。
材料加工与器件制备阶段
在半导体材料的光刻、蚀刻等微加工过程中,氧气含量一般应低于 1ppm。因为氧气可能会与光刻胶发生反应,影响光刻的精度和分辨率。同时,在蚀刻过程中,氧气可能会改变蚀刻速率和选择性。
对于水分,要求保持在较低水平,一般希望在几百 ppm 以内。水分可能会吸附在材料表面,在后续的高温处理过程中导致材料表面氧化或者引起杂质扩散,影响器件的性能和可靠性。
2. 纳米材料实验
纳米材料合成
在制备金属纳米颗粒(如金、银、铜纳米颗粒)和量子点(如硫化镉、硒化镉量子点)时,为防止纳米材料的氧化和团聚,氧气含量通常要控制在 1ppm 以下。氧气很容易与金属纳米颗粒表面的原子发生氧化反应,改变纳米颗粒的化学组成和表面性质。
水分含量也需要尽量降低,例如露点在 - 40℃以下,对应的水含量在较低 ppm 级别。水的存在会促使纳米颗粒团聚,这是因为水分子可以通过氢键等方式将纳米颗粒连接在一起,影响纳米颗粒的尺寸分布、单分散性和表面功能化。
纳米材料性能测试与应用
在测试纳米材料的光学、电学、磁学等性能时,需要将水氧含量控制在较低水平,以确保测试结果的准确性。氧气可能会作为电子或空穴的捕获剂,影响纳米材料的电学性能测试结果。水分可能会吸附在纳米材料表面,改变其表面状态,从而影响光学性质测试,如荧光发射、吸收光谱等。一般要求氧气含量低于 10ppm,水分含量在几百 ppm 以内。
3.超导材料实验
材料制备
超导材料对纯度和环境要求极高。以高温超导材料(如钇钡铜氧,YBa₂Cu₃O₇ - δ)为例,在材料合成过程中,氧气和水的含量必须严格控制。氧气含量可能需要低于 0.01ppm,水分含量也要达到极低水平。因为超导材料的超导性能(如超导转变温度、临界电流密度等)对材料的晶格结构和电子态非常敏感,水氧杂质会干扰电子配对和晶格的完整性,破坏超导态。
性能测试与研究
在测试超导材料的超导性能时,实验环境的水氧含量同样需要严格控制。一般要求在测试设备内部,氧气含量低于 0.1ppm,水分含量在 ppm 级别以下。即使微量的水氧杂质也可能会在超导材料表面形成绝缘层或者改变材料的超导特性,导致测试结果不准确,无法真实反映材料的内在超导性能。
4.先进陶瓷材料实验
材料烧结与致密化
在制备高性能陶瓷材料(如氮化硅、碳化硅陶瓷等)过程中,氧气和水的含量对材料的质量有重要影响。在高温烧结阶段,氧气含量一般应控制在 1ppm 以下,以防止陶瓷材料中的金属元素(如在金属陶瓷复合材料中)被氧化,影响材料的机械性能和化学稳定性。
水分含量也需要严格控制,一般要求在几百 ppm 以内。水分可能会与陶瓷材料中的某些成分发生化学反应,生成气态产物,在材料内部形成气孔,降低材料的致密性和强度。
材料性能表征与应用开发
在测试陶瓷材料的机械性能、热性能和电学性能时,为了排除环境因素的干扰,水氧含量需要控制在合适的范围内。一般要求氧气含量低于 10ppm,水分含量在几百 ppm 以内。这样可以确保测试得到的陶瓷材料的硬度、断裂韧性、热导率、介电常数等性能指标能够真实反映材料的本质特性。
