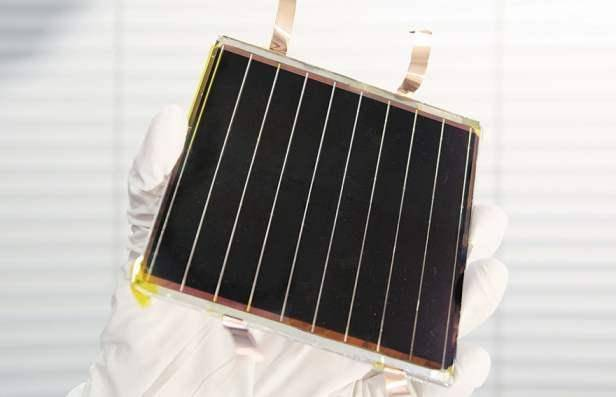

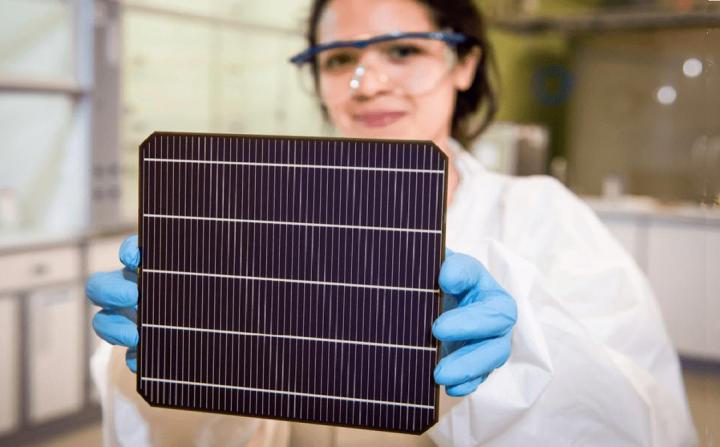

钙钛矿型太阳能电池（perovskite solar cells）：钙钛矿是钙钛矿太阳能电池中吸收光的材料，它吸收光子并产生电子-空穴对。之后，这个电子-空穴对会分离（也可能不会，这是导致太阳能电池效率低下的原因），释放出电子和正电荷载流子。这些电子（负极）和空穴（正极）载流子分别被设备中的其他材料（传输层）收集，然后流出，在外部电路中产生电压。人们尝试用各种钙钛矿材料来制备PSCs，其中最常见的是MAPbI3。这种材料由甲基铵正离子嵌入Pb2+离子和碘离子(I-)组成的八面体框架。
与其他光伏材料相比，钙钛矿太阳能电池在性能的提升方面表现出了惊人的速度。近期，来自德国柏林科技大学的Steve Albrecht等研究者在Science正刊中报道了一个单片钙钛矿/硅串联太阳能电池，其认证的功率转换效率高达29.15%，预计还会进一步提高。现如今，钙钛矿太阳能电池生产技术逐渐趋于成熟，生产设备也逐渐小型化和便捷化。继2009年和2012年的早期关键实验之后，人们对这些生产设备的兴趣激增，目前正在进一步优化它们的性能，并寻找可行的商业应用路线。
研发历史：
钙钛矿作为一种人工合成材料，在 2009 年首次被尝试应用于光伏发电领域后，因为性能优异、成本低廉、商业价值巨大，近年来，全球顶尖科研机构和大型跨国公司，如牛津大学、瑞士洛桑联邦理工学院、日本松下、夏普、东芝等都投入了大量人力物力，力争早日实现量产。近年来，中国某钙钛矿小组将转换效率提升至 17.9%，稳态输出效率达 17.3%，再一次证明了中国科学家在钙钛矿领域的技术领先优势。
然而大部分太阳能电池无论材质如何在生产中都面临着同样的问题如何在电池表面进行镀膜工序。
技术延展：
太阳能电池的制备过程主要分为薄膜的制备和后续的加工。后续的加工流程与硅基太阳能电池的后续加工有些类似，涉及到微纳加工与封装等流程，我们不做详细介绍。对于薄膜的制备技术目前主要有液体旋涂和真空镀膜两类。旋涂技术由于设备简单，易于快速搭建等特点很容易在实验室实现。但是其规模化拓展性较差，器件的重复性和稳定性以及与后续加工流程的兼容性等方面仍有不足。在真空镀膜方面目前较为流行的是采用物理气象沉积（physical vapor deposition—PVD），例如热蒸发等方式。而对于热蒸发技术来说，在真空室中加热钙钛矿前驱体，使它们向上蒸发并覆盖在基片上。通过对过程的精细控制，形成所需的钙钛矿薄膜。热蒸发方法制备出的薄膜不仅性能出色，同时还能与太阳能电池制造过程中需要的其他过程具备良好的兼容性 (例如，传输层和金属接触层的沉积也经常使用PVD)。
以制备钙钛矿太阳能电池的常用材料MA和Pb为例，MAI蒸发温度约为150℃，而金属卤化物PbI需要400℃~500℃。这与常规的金属热蒸发相比温度低很多，但对热蒸发源温度控制的精准性要求较高。传统金属热蒸发更注重所能达到的高温（可达~1800℃），如果采用传统的蒸发源生长钙钛矿材料很容易导致温度过冲，制备的薄膜性能不稳定，甚至前驱体会瞬间挥发殆尽导致生长失败。钙钛矿光伏材料除了在较低温度下生长之外，沉积速率也是一个重要的控制变量。由于沉积速率并非温度的直接函数，钙钛矿材料在沉积时需要对每一个蒸发源的速率进行标定与检测。通常在热蒸发过程中，可以采用晶振探头来探测每一个蒸发源的蒸发速率。对于常规的金属热蒸发过程，材料从蒸发源沿着直线方向到达衬底，按照类似于标准分布函数的规律在衬底上沉积成薄膜。然而对于非常易挥发的材料，例如MAI，蒸发过程中会首先在源上方形成较高的蒸气压，这会导致材料向侧方扩散，导致材料在腔体的其他部位形成非必要的沉积。因此，对于钙钛矿光伏材料的沉积过程必须控制得更加精密，否则MAI容易导致其他材料的晶振传感器被污染。
这也就是说：整个钙钛矿光伏材料的制备，都需要在一个绝对真空且干净的环境中进行：目前所有的技术方法，都不能很好的解决镀膜膜层均匀性的问题。喷涂法镀膜过程中，喷中心镀膜液富集多，造成花斑；表面刻蚀法因压花玻璃表面成分难以均一，导致刻蚀反应的速度不一致造成膜厚不均匀；即使均匀性辊涂法，受制于玻璃厚薄差、辊道传输抖动等多种因素的制约，也难以达到高精度的一致性。在镀膜均匀性无法进一步提高的情况下，其结果一方面造成组件的色差影响外观，另一方面由于镀膜玻璃各区域透光率不一致造成热斑效应，影响组件的耐久性。
手套箱集成系统

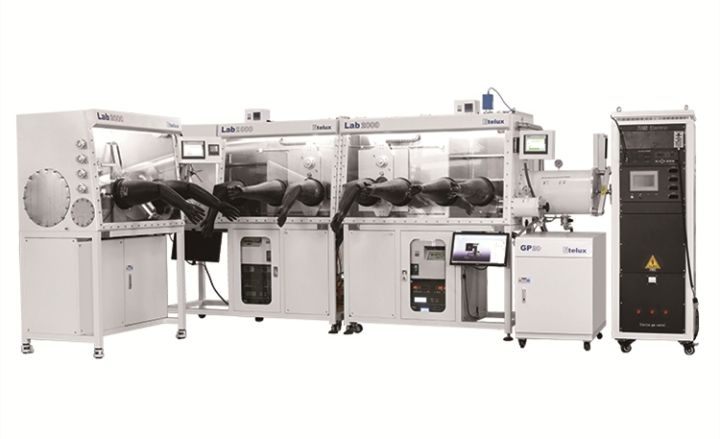

虽然成品PSCs元件可以在大气条件下使用，但通常有必要在惰性气氛下进行器件封装制造。因为在最后的保护涂层覆盖之前，湿气和氧气会对材料性能造成影响。因此，一些PSC制备工作通常在惰性气体(如纯氩气或氮气)的手套箱中进行。针对这一问题，经过多年探索，伊特克斯提供的真空镀膜系统，由真空镀膜系统和真空手套箱系统集成而成，可在高真空蒸镀腔室中完成薄膜蒸镀，并在手套箱高纯惰性气体氛围下进行样品的存放、制备以及蒸镀后样品的检测。

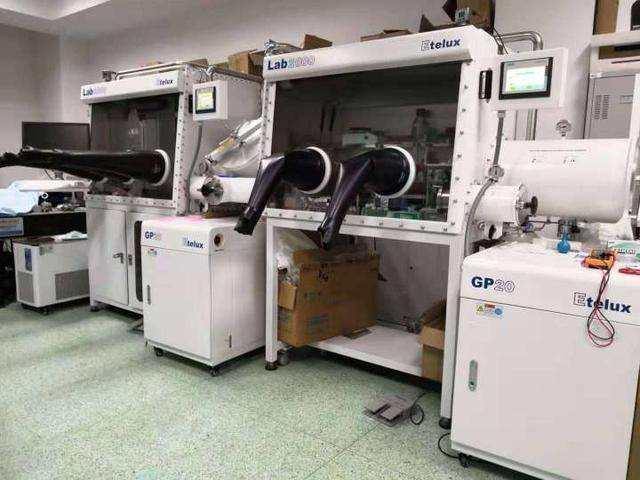

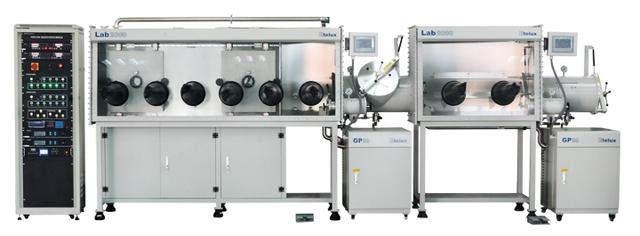

伊特克斯生产的真空镀膜手套箱是一款整装可直接使用的标准型真空手设备，由主作业仓、主过渡舱、工具过渡舱、抽真空系统以及各个零部件组合而成，具有高密闭性、保压时间长、操作简单等特点，可满意院校科研和小批量生产的应用。
实验应用：
钙钛矿太阳能电池叠层实验

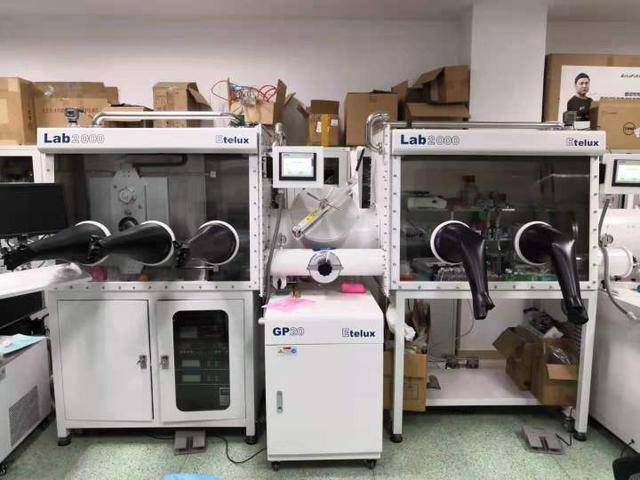

在手套箱氮气环境里里旋涂钙钛矿前驱液，避免接触水和空气，可以直接通过连接藏舱将制备好的钙钛矿电池传到蒸发舱里，蒸发电极，全程实验都可以做到无水无氧的环境下操作，以保证实验的有效性；

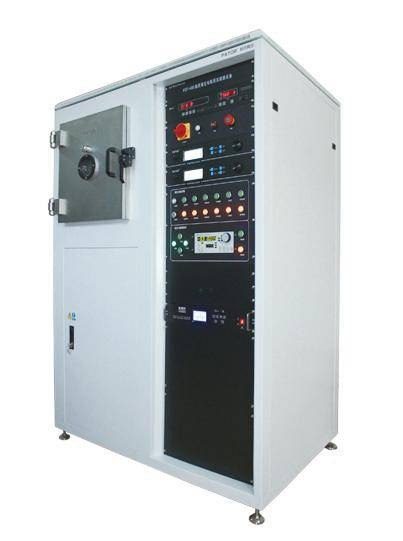

方腔室自动门热蒸发镀膜机嵌入手套箱内，配套进口英福康膜厚仪，普发分子泵，北仪机械泵，4个蒸发源，合理的蒸发源布局，保证每个蒸发源到基片的距离完全一样，提高了成膜质量和均匀性。
注：
本系统由真空镀膜系统和手套箱系统集成而成，可在高真空蒸镀腔室中完成薄膜蒸镀，并在手套箱高纯惰性气体氛围下进行样品的存放、制备以及蒸镀后样品的检测。主要用于太阳能电池钙钛矿、OLED和PLED、半导体制备等实验研究与应用。
